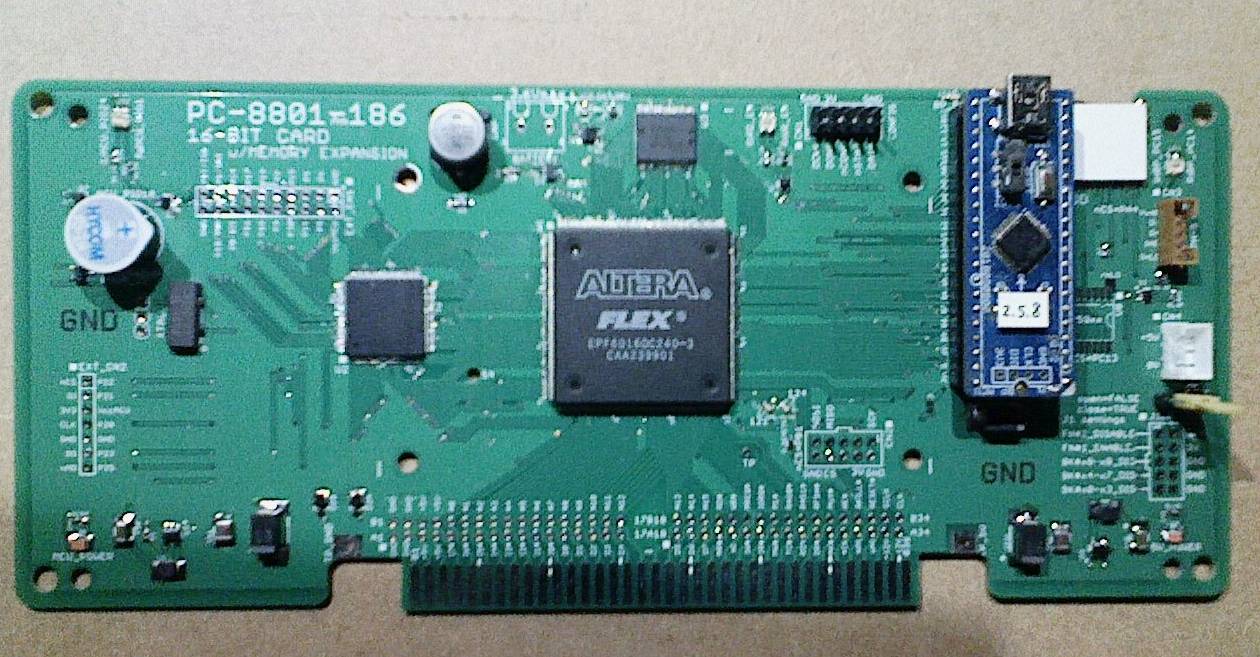

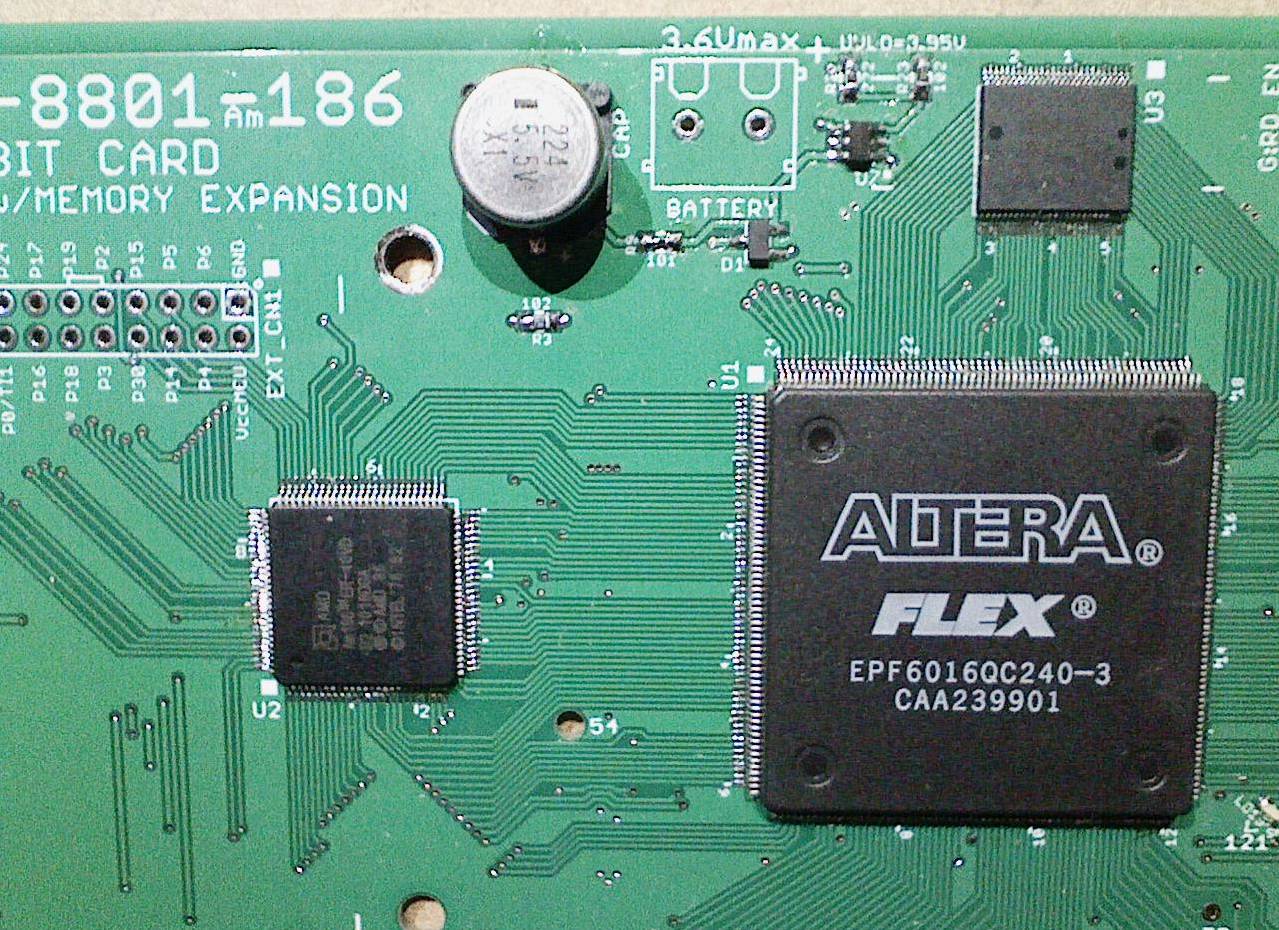

PC-8801-186 16BIT MCU card w/Memory expansion
sorry. japanese only.
The expansion board for my retrocomputing
on going write the page

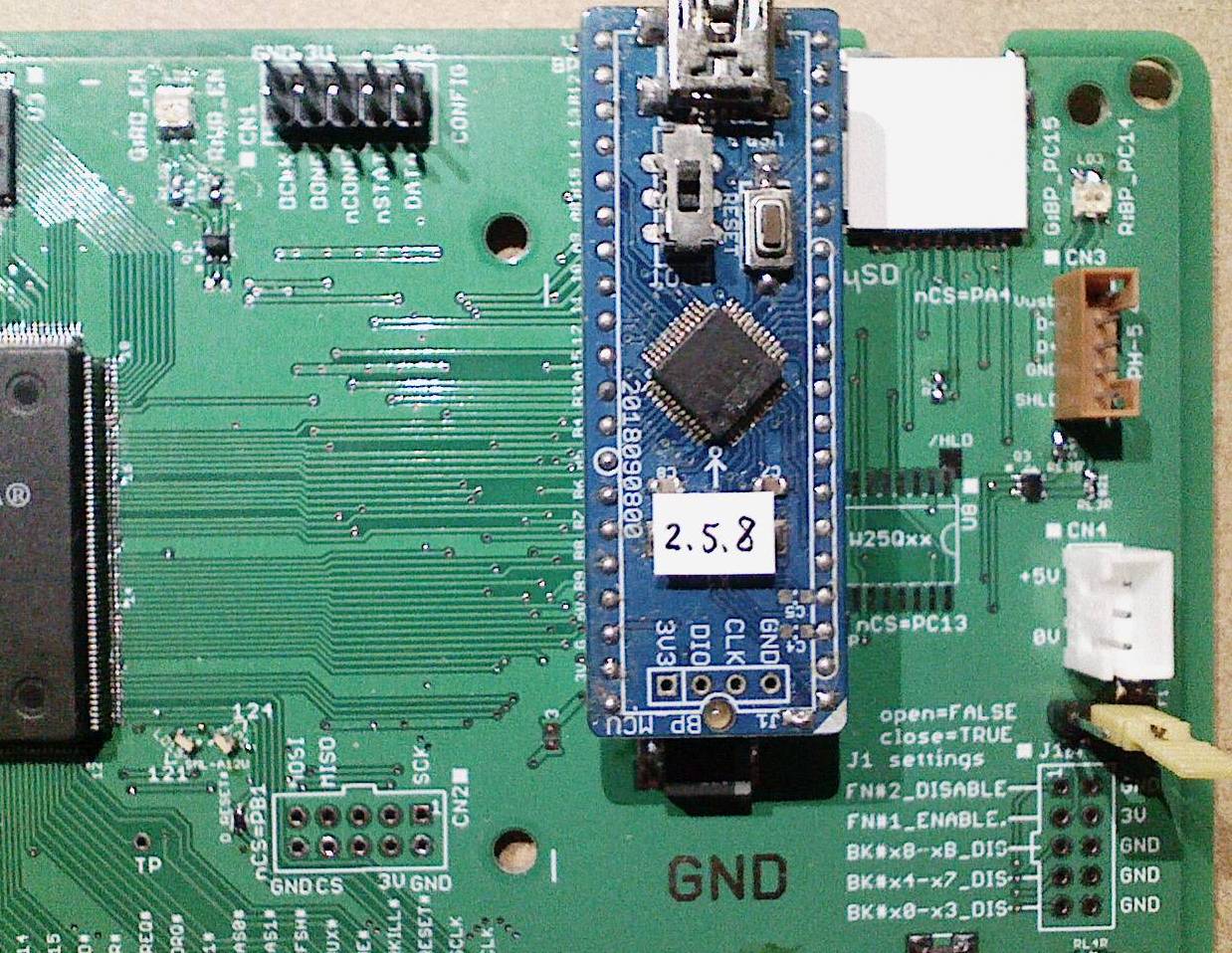

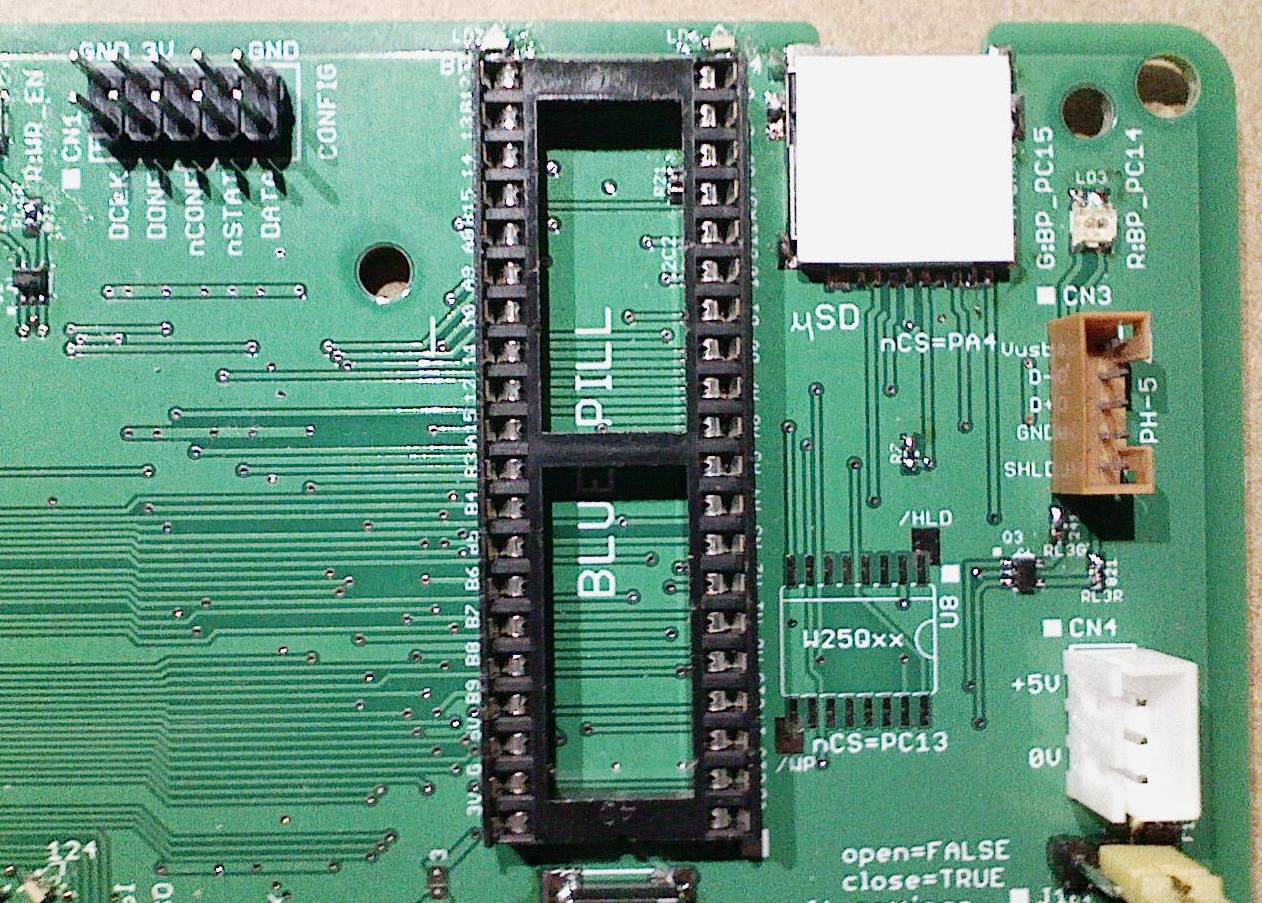

Jumper settings
jumper settings 1:close 0:open
J1 4..2: ExtRAM bank usage
1xx: disable bank(0x3-0x0)
x1x: disable bank(0x7-0x4)
xx1: disable bank(0xB-0x8)
J1 1..0: KanjiROM setting
11: JIS_L1のみ機能する(初代PC-8801,PC-8001mkII用)
10: JIS_L2,L1ともに機能する(初代PC-8801,PC-8001mkII用)
01: KanjiROMは機能しない(MR以降用:PC-8801-21エミュが有効となる)
00: JIS_L2のみ機能する(88mkII,SR,TR,FR用)

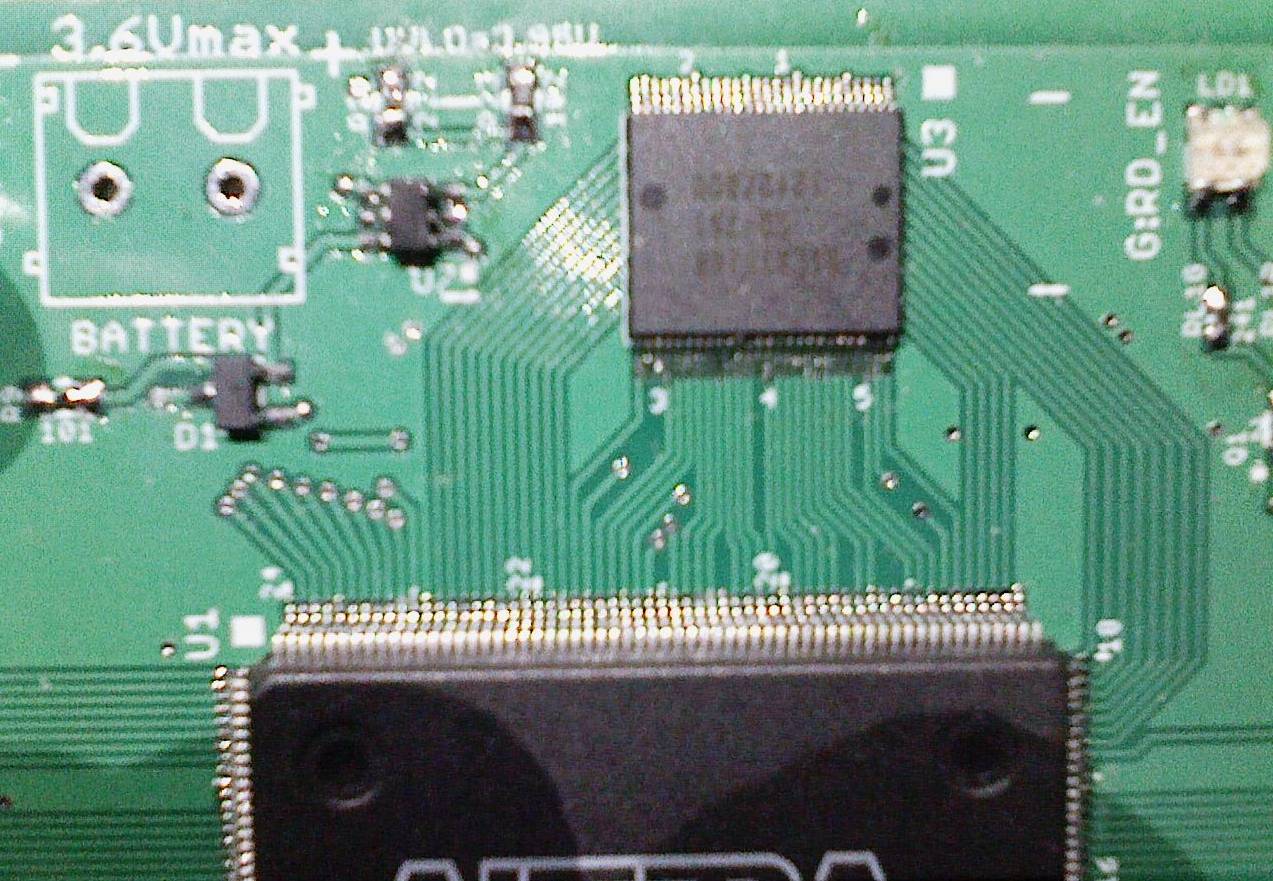

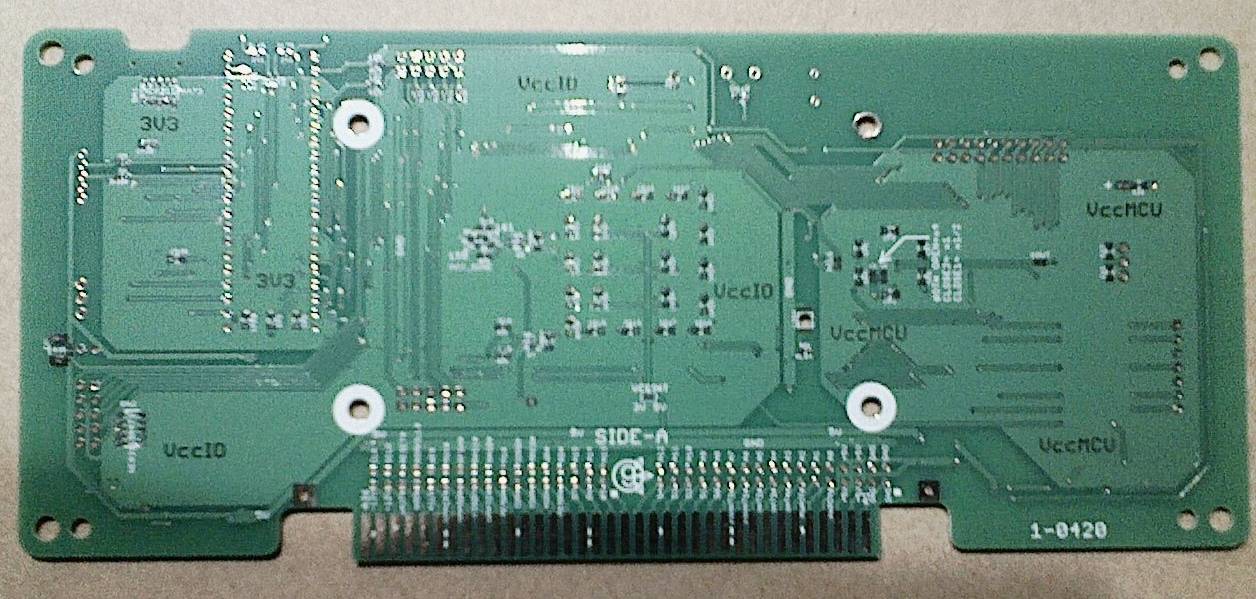

簡易電源バックアップ
5V電源が3.95V以下となるとSRAMアクセスを停止し電源バックアップモードとなる。
オンボード電気ニ重層コンデンサEDLC 0.22(F)によるバックアップでは2MB版は30時間程度8MB版は25時間程度の記憶保持が期待できる。
拡張メモリバンク毎の用途(SRAM 2MB版)
0x00-0x1f:拡張メモリとして使用可能
:(この間はゴーストイメージ)
0xe1-0xff:Am186との共有メモリ領域
0xe0:E-ROM#4..#7エミュレータで使用
漢字ROMエミュレータを使用する場合に拡張メモリの一部を使用
J1 4..2が全てオープンの場合
0x00-0x1b:拡張メモリとして自由に使用可能
0x1c-0x1f(※):JIS_L2機能を使用する場合にJIS_L2漢字フォントイメージを格納
0x18-0x1b(※):JIS_L1機能を使用する場合にJIS_L1漢字フォントイメージを格納
J1 4がクローズ(bank0x3-0x0は使用しない)の場合
0x04-0x0f,0x14-0x1f:拡張メモリとして自由に使用可能
0x10-0x13(※):JIS_L2機能を使用する場合にJIS_L2漢字フォントイメージを格納
0x00-0x03(※):JIS_L1機能を使用する場合にJIS_L1漢字フォントイメージを格納
J1 4がオープンで3がクローズ(bank0x7-0x4は使用しない)の場合
0x00-0x03,0x08-0x0f,0x10-0x13,0x18-0x1f:拡張メモリとして自由に使用可能
0x14-0x17(※):JIS_L2機能を使用する場合にJIS_L2漢字フォントイメージを格納
0x04-0x07(※):JIS_L1機能を使用する場合にJIS_L1漢字フォントイメージを格納
J1 4,3がオープンで2がクローズ(bank0xb-0x8は使用しない)の場合
0x00-0x07,0x0c-0x0f,0x10-0x17,0x1c-0x1f:拡張メモリとして自由に使用可能
0x18-0x1b(※):JIS_L2機能を使用する場合にJIS_L2漢字フォントイメージを格納
0x08-0x0b(※):JIS_L1機能を使用する場合にJIS_L1漢字フォントイメージを格納
※ ゴーストイメージ部分を利用することでSRAM 8MB版と同じバンク番号でも使用可能
拡張メモリバンク毎の用途(SRAM 8MB版)
0x00-0xdf:拡張メモリとして使用可能
0xe1-0xff:Am186との共有メモリ領域
0xe0:E-ROM#4..#7エミュレータで使用
漢字ROMエミュレータを使用する場合に拡張メモリの一部を使用
J1 4..2が全てオープンの場合
0x00-0xdb:拡張メモリとして自由に使用可能
0xdc-0xdf:JIS_L2機能を使用する場合にJIS_L2漢字フォントイメージを格納
0xd8-0xdb:JIS_L1機能を使用する場合にJIS_L1漢字フォントイメージを格納
J1 4がクローズ(bank0x3-0x0は使用しない)の場合
0x04-0x0f,0x14-0x1f..,0xd4-0xdf:拡張メモリとして自由に使用可能
0xd0-0xd3:JIS_L2機能を使用する場合にJIS_L2漢字フォントイメージを格納
0xc0-0xc3:JIS_L1機能を使用する場合にJIS_L1漢字フォントイメージを格納
J1 4がオープンで3がクローズ(bank0x7-0x4は使用しない)の場合
0x00-0x03,0x08-0x0f,0x10-0x13,0x18-0x1f..,0xd0-0xd3,0xd8-0xdf:拡張メモリとして自由に使用可能
0xd4-0xd7:JIS_L2機能を使用する場合にJIS_L2漢字フォントイメージを格納
0xc4-0xc7:JIS_L1機能を使用する場合にJIS_L1漢字フォントイメージを格納
J1 4,3がオープンで2がクローズ(bank0xb-0x8は使用しない)の場合
0x00-0x07,0x0c-0x0f,0x10-0x17,0x1c-0x1f..,0xd0-0xd7,0xdc-0xdf:拡張メモリとして自由に使用可能
0xd8-0xdb:JIS_L2機能を使用する場合にJIS_L2漢字フォントイメージを格納
0xc8-0xcb:JIS_L1機能を使用する場合にJIS_L1漢字フォントイメージを格納
共有メモリ部のアクセス優先順位
共有メモリ部のアクセスがPC88とMCUなどでかち合った場合にはWAIT信号などにより待たされる。
アクセス優先順位は以下のとおり。
BluePill ＞ Am186 ＝ PC88 (Am186とPC88が同時アクセスの場合はラウンドロビン)
なおI/Oレジスタのアクセスではかち合うことはない。
PC-8801 I/O registers
0x20: 8251 USART data
0x21: 8251 USART comman&mode/status
0x30: CMT ctrl.
0x31: user's extention ROM switcher ctrl.
0x71: user's extention ROM switcher ctrl.
0xE2: expansion memory bank r/w ctrl.
0xE3: expansion memory bank switcher ctrl.
0xE8: JIS LV1 KanjiFont address-low/fontface-left.
0xE9: JIS LV1 KanjiFont address-high/fontface-right.
0xEA: JIS LV1 KanjiFont access start/Bluepill data
0xEB: JIS LV1 KanjiFont access start/Bluepill cmd/status
0xEC: JIS LV2 KanjiFont address-low/fontface-left.
0xED: JIS LV2 KanjiFont address-high/fontface-right.
0xEE: Am186 data
0xEF: Am186 cmd/status
Am186
Am186 I/O registers
0x30: 8251 USART data
0x32: 8251 USART comman&mode/status
TBD.
BluePill
TBD.
BOM
Part Value Package (66.68)w/OPT
_PCB 1-0421-186 7PC-8801_EXTboard_8801-16 47.97/5pcs
BEEP HY-05_BUZZER 12/13mmBuzzer0.98
C50 47uF/6.3V 4532 0.45
C51 10uF/10V 4532 0.41
C60 47uF/6.3V 4532 0.45
C61 10uF/10V 4532 0.41
CAP 0.22F/5.5V EDLC 1.22
CN1 2x5P_2.54mm 2X05 0.21
CN2 2x5P_2.54mm 2X05 N/A0.21
CN3 JST_PH-05 PH-05_20 OPT0.18
CN4 JST_XH-03 1X03 OPT0.12
CP1 1uF/25V 2012 0.01
CP2 1uF/25V 2012 0.01
CP3 1uF/25V 2012 0.01
CP4 1uF/25V 2012 0.01
CP5 1uF/25V 2012 0.01
CP6 1uF/25V 2012 0.01
CP7 1uF/25V 2012 0.01
CP8 1uF/25V 2012 0.01
CP9 1uF/25V 2012 0.01
CP10 1uF/25V 2012 0.01
CP11 1uF/25V 2012 0.01
CP12 1uF/25V 2012 0.01
CP13 1uF/25V 2012 0.01
CP14 1uF/25V 2012 0.01
CP15 1uF/25V 2012 0.01
CP16 1uF/25V 2012 0.01
CP17 1uF/25V 2012 0.01
CP18 1uF/25V 2012 0.01
CP19 1uF/25V 2012 0.01
CP20 1uF/25V 2012 0.01
CP21 1uF/25V 2012 0.01
CP22 1uF/25V 2012 0.01
CP23 1uF/25V 2012 0.01
CP24 1uF/25V 2012 0.01
CP25 1uF/25V 2012 0.01
CP26 1uF/25V 2012 0.01
CP27 1uF/25V 2012 0.01
CP28 1uF/25V 2012 0.01
CP29 1uF/25V 2012 0.01
CP30 1uF/25V 2012 0.01
CP31 470uF/10V 7550 0.36
CP32 470uF/10V 7550 0.36
CP33 470uF/10V 7550 0.36
CP34 1uF/25V 2012 0.01
CP35 1uF/25V 2012 0.01
CP36 1uF/25V 2012 0.01
CP37 1uF/25V 2012 0.01
CP38 1uF/25V 2012 0.01
CX1 33pF/25V 2012 0.01
CX2 33pF/25V 2012 0.01
D1 DAN217 SMT3 0.18
D2A MBRM140 CASE457 0.33
D2B MBRM140 CASE457 0.33
D_RESET# RB520S D1608 0.15
EXT_CN1 2X10P_2.54mm 2X10 OPT0.42
EXT_CN2 1X7P_2.54mm 1X07 OPT0.16
F1 MICROSMD035 4532 OPT0.40
J1 2X5P_2.54mm 2X05 0.21
JP5V 1X2P_2.54mm 1X02 OPT0.08
L5 LQH32PN3R3 4532 0.41
L6 LQH32PN3R3 4532 0.41
LD1 BRPG1201W 3025W 0.62
LD2 BRPG1201W 3025W 0.62
LD3 BRPG1201W 3025W 0.62
LD4 HSMS-C650 3225 0.11
LD5 HSMS-C650 3225 0.11
LD6 SML-A12U D1608 0.15
LD7 SML-A12U D1608 0.15
LD16 SML-A12U 1608 0.15
LD17 SML-A12U 1608 0.15
LD18 SML-A12U 1608 0.15
LD19 SML-A12U 1608 0.15
LD54 UR1105W 3225_R OPT0.13
Q1 RN2702 UMT5 0.20
Q2 RN2702 UMT5 0.20
Q3 RN2702 UMT5 0.20
Q4 RN2702 UMT5 0.20
Q5 RN2702 UMT5 0.20
Q6 DTC143XK SMT3 0.26
Q7 DTC143XK SMT3 0.26
Q8 RN2702 UMT5 0.20
R1 103 2012 0.01
R2 203 1608 0.01
R3 102 2012 0.01
R4 203 1608 0.01
R5 203 1608 0.01
R6 330 1608 0.01
R7 203 1608 0.01
R9 101 2012 0.01
R10 203 1608 0.01
R11 203 1608 0.01
R12 203 1608 0.01
R13 102 2012 0.01
R14 203 1608 0.01
R15 102 2012 0.01
R16 203 1608 0.01
R17 821 1608 0.01
R18 821 1608 0.01
R19 821 1608 0.01
R20 102 2012 OPT0.01
R21 203 1608 0.01
R23 102 2012 0.01
R24 222 2012 0.01
RA1 NCR3110A473 8PRA_6532 0.09
RA2 NCR3110A473 8PRA_6532 0.09
RL1G 241 1608 0.01
RL1R 821 1608 0.01
RL2G 241 1608 0.01
RL2R 821 1608 0.01
RL3G 241 1608 0.01
RL3R 821 1608 0.01
RL4R 241 1608 0.01
RL5R 241 1608 0.01
RL6R 241 1608 0.01
RL7R 241 1608 0.01
RL54 821 1608 0.01
R_D - 2012 OPT0.01
TFCARD uSD/TF USDC 0.75
U1 EPF6016QC240-3 PQFP240 20.00
U1ALT EPF6024AQC240 PQFP240 N/A29.33
U2 AM186ER-40VD TQFP100 4.25
U3 R1LV1616RSD-7 UTSOP2_52 6.10
U3ALT R1WV6416RSD-5 UTSOP2_52 N/A18.98
U4 BLUEPILL DIP40_600MIL 4.00
U4S DIP40SOCKET DIP40_600MIL 0.33
U5 LM3761-3.3 SMT5 2.10
U6 LM3671-3.3 SMT5 2.10
U7 MAX6364PUT29 SMT6 1.99
U8 W25Qxx SOP16W N/A2.00
X NX1255G-11.059 XTALSMD4 1.00
XALT NX1255G-7.3728 XTALSMD4 N/A1.00
[ご注意]
・このページの記載事項については，一切無保証です。
